Logiscore の音響伝送を全部書く ── 16 音 FSK・Goertzel・SECDED・Argon2id

これは技術編です。何をつくって、実験がどうだったかを読みやすくまとめた読みもの版は「ファイルを音で送ったら、秒速 1.2 ビットだった」にあります。

Logiscore は、テキストやソースコード、フォルダごとを 音 にして、スピーカーで鳴らし、別の端末で録音した音声から 元のバイト列を完全に 戻すブラウザアプリです。符号化・誤り訂正・暗号・復号はすべて Rust で書き、wasm-pack で WebAssembly にしてブラウザ内で動かしています。サーバーにファイルは送りません。

この記事では、空気を通す「Reliable WAV」経路を、送信側から順に全部書きます。数字はリポジトリの ADR・実験報告・ソースの値です。

#全体のパイプライン

payload (Text / Source File / Project)
  → zlib (level 6)
  → v2 packet (Binary Header + body)
  → FEC profile 1: CRC-32 → Hamming SECDED(13,8) → 8 符号語インターリーブ → ×3
  → [Secure のときは先に AEAD envelope]
  → PCM 8 kHz mono（16 音 FSK + 同期 + 長さヘッダ）
  → WAV / スピーカー
       ↓ 空気 1 m
  → iPhone ボイスメモ（AAC / M4A）
  → Web Audio で PCM に → Rust で 8 kHz にリサンプル
  → 同期検出 → Goertzel で nibble 判定
  → 多数決 → デインターリーブ → SECDED → CRC-32 → inflate
  → 元のバイト列

MIDI を出力するモード（Auto / Fast / Music）もありますが、これは「1 音 = 1 バイト」を音楽として聴かせる別系統です。上位 4 ビットを 16 音の音階上の高さ（-8〜+7）、下位 4 ビットを velocity（idx*8+7）にし、16 チャンネル × 3 音 = 48 バイト／tick で詰めます。ヘッダは MIDI のテキストメタイベント（LOGISCORE:v1、SCALE、ROOT、LEN）に入れています。MIDI はバイナリとしては正確ですが、DAW を一度通すと壊れることがあるので、空気を通すのは次の PCM 経路です。

#1. 変調：16 音の FSK を 8 kHz で

物理伝送のいちばん保守的なプロファイル（FixedFallback）は、1 シンボル = 1 nibble = 1 音 です。

// packages/harmonic-core/src/audio/fixed.rs
const SYMBOL_TONE_MS: u32 = 80;
const SYMBOL_REST_MS: u32 = 40;
const FIRST_SYMBOL_NOTE: u8 = 60; // MIDI 60 = C4

for nibble in packet.iter().flat_map(|byte| [byte >> 4, byte & 0x0f]) {
    append_tones(&mut samples, &[FIRST_SYMBOL_NOTE + nibble], tone_samples, sample_rate, 0.6);
    append_silence(&mut samples, rest_samples);
}

nibble 0〜15 を MIDI ノート 60〜75（約 261.6Hz〜622.3Hz）の正弦波にし、1 音 80ms、休符 40ms。1 バイトは 2 シンボルなので 240ms／バイト、生の速度は 4 bit ÷ 0.12 s ≈ 33.3 bps です。

8 kHz にしているのは、使う周波数が最高でも約 2.1kHz（同期音の MIDI 96 ≈ 2093Hz）で、ナイキスト周波数 4kHz に収まるからです。サンプル数が少ないほど、WASM での処理も軽くなります。

フレーミング

データの前に、同期と長さを置きます。

フレーミングだけで 1,880ms。パケット長の上限は 4 KiB、PCM 入力の上限は 16,000,000 サンプル（8kHz で約 33 分）に制限しています。

#2. 検出：FFT ではなく Goertzel

受信側が知りたいのは「16 個の候補周波数のうち、どれがいちばん強いか」だけです。全スペクトルを出す FFT は要らないので、候補周波数ごとに Goertzel アルゴリズム を回しています。依存ライブラリも増えません。

// packages/harmonic-core/src/audio/decode.rs
pub(super) fn goertzel(samples: &[f32], frequency: f32, sample_rate: u32) -> f32 {
    let coefficient = 2.0 * (std::f32::consts::TAU * frequency / sample_rate as f32).cos();
    let mut previous = 0.0;
    let mut before_previous = 0.0;
    for &sample in samples {
        let current = sample + coefficient * previous - before_previous;
        before_previous = previous;
        previous = current;
    }
    let power = previous * previous + before_previous * before_previous
        - coefficient * previous * before_previous;
    power / (samples.len().max(1) as f32).powi(2)
}

式にすると、係数 c = 2cos(2πf/fs) で s[n] = x[n] + c·s[n−1] − s[n−2] を回し、最後に s₁² + s₂² − c·s₁·s₂ を N² で正規化したものがその周波数のパワーです。1 周波数あたり O(N) なので、16 候補でも 640 サンプル（80ms）× 16 回の掛け算で済みます。

ここで効いてくるのが 周波数分解能 です。窓が 80ms（N = 640）だと分解能は fs/N = 12.5Hz。一方、いちばん低い候補 MIDI 60 と 61 の差は 261.6Hz → 277.2Hz で 約 15.6Hz しかありません。分解能に対して余裕は 1.25 倍ほどで、シンボル長を短くするとすぐ隣の音と区別がつかなくなります。80ms という長さは、この制約から来ています。

判定は単純で、16 候補のエネルギーの最大を取ります。

fn decode_nibble(self, samples: &[f32]) -> Result<u8, LogiscoreError> {
    (0..16u8)
        .map(|nibble| (goertzel(samples, midi_frequency(FIRST_SYMBOL_NOTE + nibble), sr), nibble))
        .max_by(|l, r| l.0.total_cmp(&r.0))
        .filter(|(energy, _)| *energy > MIN_SYMBOL_TONE_ENERGY) // 1e-8
        .map(|(_, nibble)| nibble)
        .ok_or_else(|| invalid_audio("fixed symbol was not detected"))
}

同期音は、絶対的な下限（1e-4）に加えて「期待する音のエネルギーが、もう一方の 2 倍以上」という 相対 判定もしています（expected < alternate * 2.0 なら拒否）。後で書く実録音のバグは、ここの考え方の違いに関係します。

#3. 誤り訂正：FEC profile 1

空気を通すと、単発のビット化けと、雑音でまとめて壊れるバースト誤りの両方が起きます。Reed–Solomon の crate を入れる案もありましたが、WASM のサイズ、依存の監査、長期の保守 を考えて、小さく自分で読める部品を重ねる方を選びました。

compressed payload
  → CRC-32 を付ける
  → Hamming SECDED (13,8)
  → 8 符号語ビットインターリーブ
  → 保護済みストリーム × 3

Hamming SECDED (13,8)

8 ビットのデータを 12 ビットの Hamming 符号にし、全体パリティを 1 ビット足して 13 ビットにします。

// packages/harmonic-core/src/error_correction/hamming.rs
const CODEWORD_BITS: usize = 13;
const DATA_POSITIONS: [usize; 8] = [3, 5, 6, 7, 9, 10, 11, 12];
const PARITY_POSITIONS: [usize; 4] = [1, 2, 4, 8];

位置 1・2・4・8 がパリティ、残りがデータ、13 ビット目が全体パリティ。復号ではシンドローム（4 つのパリティの不一致を位置番号として読んだ値）と全体パリティの組み合わせで分岐します。

1 ビットは直し、2 ビットは「直せない」と確実に気づける。これが SECDED（Single Error Correction, Double Error Detection）です。

インターリーブ：バーストを散らす

SECDED は 1 符号語に 1 ビットまでしか直せません。そこで 8 符号語を 1 ブロックにして、ビットの順番を 転置 します。

// packages/harmonic-core/src/error_correction/interleave.rs
for block_start in (0..codeword_count).step_by(depth) {
    let block_size = depth.min(codeword_count - block_start);
    for bit_index in 0..codeword_bits {          // 13
        for codeword_offset in 0..block_size {   // 8
            output.push(bits[(block_start + codeword_offset) * codeword_bits + bit_index]);
        }
    }
}

送信時は「符号語 0 の bit0、符号語 1 の bit0、…、符号語 7 の bit0、符号語 0 の bit1、…」の順に並びます。すると、連続 8 ビットまでのバーストは 8 つの別々の符号語に 1 ビットずつ 散らばり、全部 SECDED で直せます。

3 重の多数決

保護済みストリームを丸ごと 3 回送り、受信側でビットごとに多数決をとります。

// packages/harmonic-core/src/error_correction/repetition.rs
let votes = (0..repetitions)
    .filter(|copy| data[copy * copy_length + byte_index] & mask != 0)
    .count();
if votes > repetitions / 2 { byte |= mask; }

1 つのコピーの中でまとまって壊れても、残り 2 つが正しければ戻ります。コピー数は奇数・3 以上に限定し、偶数は拒否しています。

最後に CRC-32

ここまで通っても、SECDED が見逃す 3 ビット以上の誤りはありえます。復号の最後に IEEE CRC-32 を照合し、合わなければ捨てます。「間違ったデータを正しいと言わない」 ことを最終条件にしています（なお CRC は偶発誤りの検出用で、改ざん対策は後述の AEAD の役目です）。

コスト

容量は 13/8 × 3 = 4.875 倍 になります。生の 33.3 bps に対して、誤り訂正込みの上限は約 6.8 bps。Reed–Solomon より効率は悪いですが、この段階では「確実に戻ること」と「中身を説明できること」を優先しました。

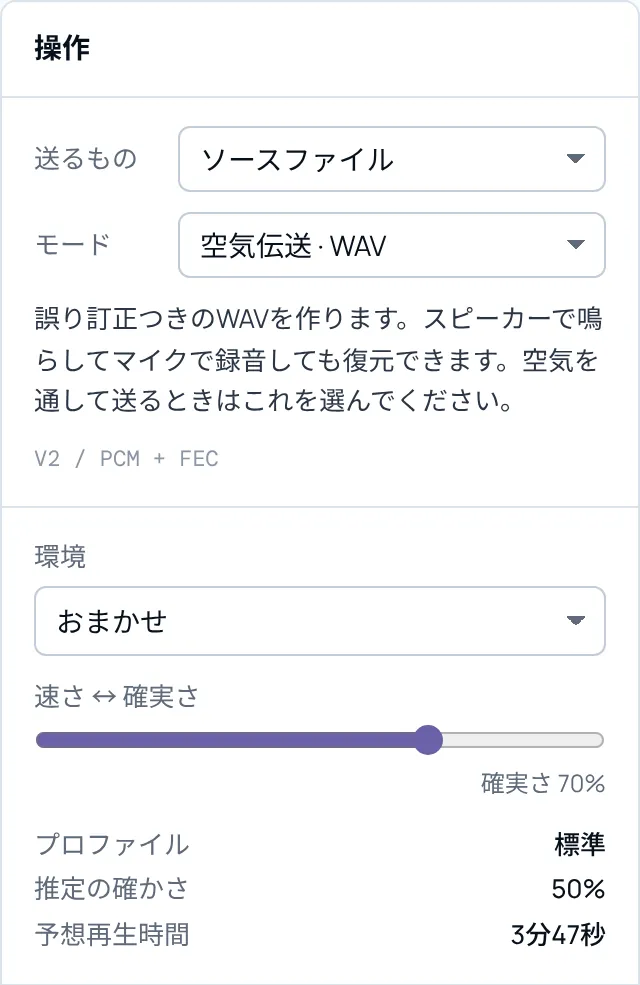

環境ごとの強さは、プロファイル表で切り替えます（Quiet / Balanced / Conversation / Noisy / Online / LongDistance / FixedFallback）。Conversation はインターリーブ深さ 16・3 重、Noisy・Online・LongDistance は深さ 16・5 重。自動選択は、キャリブレーションで測ったノイズフロア・SNR・クリッピング率・残響から 決定的なしきい値表 で選びます。機械学習にしなかったのは、送信側と受信側、ネイティブと WASM で 同じ入力から必ず同じ結果 が出ることを優先したからです。

#4. 実験：MacBook → 空気 1m → iPhone

ここからが本番です。

• 送信：MacBook のスピーカーで WAV を再生
• 経路：空気 1m
• 受信：iPhone のボイスメモで録音（AAC の M4A）
• 復号：ブラウザの Web Audio で PCM に戻し、Rust で 8kHz に線形リサンプル

録音の原本は SHA-256 付きでテスト用コーパスに入れ、Playwright で毎回「完全一致」を確かめるようにしています。

3 ビットしか間違っていないのに、全部捨てていた

最初、この録音は戻りませんでした。調べると、届いたパケットの誤りはたった 3 ビット。インターリーブと SECDED と多数決なら余裕で直せる量です。

原因は、誤り訂正より 手前 にありました。シンボル判定に「エネルギーの絶対値がこの値より小さければ検出失敗」という床（absolute energy floor）があり、1 つだけ弱く録れたシンボルがそこで落ちて、パケット全体が FEC に届く前にエラーになっていた のです。

直し方は、「同期の相対判定は残し、データシンボルの絶対的な足切りを、FEC に渡せるところまで下げる」。現在の値は MIN_SYMBOL_TONE_ENERGY = 1e-8 です。誤っているかもしれないシンボルも、とりあえず最大エネルギーの候補として後段に渡し、正しいかどうかは誤り訂正と CRC に判断させる。判定を早い段階でしすぎない というのが、この件のいちばんの学びでした。

ほかに、AAC エンコードの priming による 2 サンプルの時間ずれ も許容するようにしています（再生時間の比較で 1ms 未満だけ許す。復元の正しさは厳密一致のまま）。

結果と、正直な数字

修正後、録音から元のテキストが 完全一致 で戻りました。品質ゲートは Rust のテスト 180 件、Playwright 25 件、cargo audit で既知の脆弱性なし。

そして速度です。

計算上の上限 6.8 bps と実測 1.20 bps の差には、フレーミング（固定 1.88 秒）、v2 ヘッダ、CRC、zlib のヘッダなど固定分のオーバーヘッドが含まれます。内訳はまだきちんと分解していません。それから、単音が淡々と並ぶので、音は正直 シンセっぽくて少し不気味 です。音楽として聴ける音色にすることは、通信が成立することとは分けて、別の課題として扱っています。

#5. Secure モード：パスワードで暗号化してから音にする

magic(4) | version(1) | kdf_id(1) | aead_id(1) | salt(16) | nonce(12) | ciphertext + tag(16)

• KDF：Argon2id v19、メモリ 64 MiB、3 回、1 レーン、32 バイト鍵（RustCrypto argon2 0.6）
• AEAD：ChaCha20-Poly1305（RFC 8439、chacha20poly1305 0.11）
• 乱数：salt 16 バイトと nonce 12 バイトを OS の CSPRNG から（WASM では Web Crypto 経由、getrandom 0.4）
• 先頭 35 バイトのヘッダ全体を AAD にして、ヘッダの改ざんも検出する
• 導出した鍵は zeroize で drop 時に消す
• 復号側はヘッダの KDF パラメータを 信用しない。version・KDF・AEAD は固定値と照合し、音声に書かれた任意のコストで KDF を回すことはしない
• 認証失敗は理由を区別せず、1 種類の安全なエラーにまとめる

PBKDF2 を選ばなかったのは、メモリハードではなく総当たりに弱いから。AES-GCM も有力でしたが、ハードウェア AES に頼らない純 Rust / WASM では ChaCha20 の方が安定して速い。暗号を UI 側の Web Crypto に置かず Rust に集約したのは、ネイティブとブラウザで同じテストベクタ・同じ失敗の扱い にしたかったからです。

代わりに、64 MiB を確保できない端末では Secure モードが動かない可能性があります。

#6. 途中から録音しても戻したい：チェックポイントと soft combine

ここまでの方式は、録音が 先頭の同期音から 始まっている必要があります。ループ再生のどこから録り始めても戻せるように、完成した v2 パケットの外側を分割する層を足しました。

Magic 4 | Version 1 | Transfer ID 4（全パケットの CRC-32）
| Chunk Index 2 | Chunk Count 2 | Total Packet Length 4 | Chunk Length 2
| Chunk Payload 0..768（既定 512） | Chunk CRC-32 4

固定 23 バイトのオーバーヘッドで、

• チャンクはどの順番で届いてもよい。全 index がそろった時点で組み立てる
• 同じ index を複数回受け取ったら完全一致の多数決。同数なら曖昧として拒否
• 組み立てたあと、全体の CRC を Transfer ID と照合する

チェックポイントごとの同期は、従来の約 3.6 秒のフル同期の代わりに、60ms の高低 2 音と 10 ビットの長さ（最大 1023 バイト）だけの Mini Sync にしました。空フレームで旧方式の 1/4 未満です。

3 周とも壊れていても戻す

各 nibble を判定するとき、最大エネルギーと次点の差を 0〜1 の 確からしさ（confidence） として残しておきます。ループを 3 周録って、

• 1 周目は nibble A が化けて CRC 不合格
• 2 周目は nibble B が化けて CRC 不合格
• 3 周目は nibble C が化けて CRC 不合格

という状況でも、同じ Transfer ID・同じ chunk の観測を confidence で重み付けして nibble ごとに投票 すれば、正しいバイト列が組み上がります。もちろん、統合したあとにチャンクの CRC と全体の CRC を必ず通します。CRC を迂回する近道は作っていません。メタデータ自体が壊れた観測は、安全にまとめられないので捨てます。

この部分は Rust のテスト 197 件、Playwright 28 件（3 周すべてを別々の場所で壊した PCM からの復元を含む）で確かめています。まだ本番の画面にはつないでおらず、iPhone での実録音もこれからです。

#まだやっていないこと

• 3m・5m の距離、ほかの端末での実録音
• Source File・Project の実録音
• 音楽として聴ける音色のプロファイル（同じ 6 指標で、通信の成立と比べて採用する）
• 実効 1.2 bps の内訳の分解と、そこからの高速化

速くはありません。でも、ネットワークもサーバーも使わずに、空気の振動だけでファイルが 1 バイトも違わずに届く。その確かさを、ひとつずつ数字で積み上げていくのが楽しいところです。
